　　單兵圖像傳輸系統，采用數字化先進的COFDM調制技術，符合MPEG-2/H.264/H.265/DVB-T技術標準，能傳輸DVD標準、FULL-HD高清清晰度音視頻信號。設備發射機小型化方便攜帶，可安裝在專業攝影機或軍用背架上，而且在高速運動中以及有障礙情況下也可以高速實時傳輸，相比傳統模擬傳輸系統或普通數字擴頻系統具有更優良的傳輸效果，適合城區、海上、山地等多種復雜環境中高質量圖像的實時移動傳輸。傳輸距離達0.3～10公里*（實際傳輸距離視環境而定，5~10公里僅當接收天線架設在高樓樓頂?shù)戎聘唿c的情形）。
　　COFDM標清廣播級便攜式移動單兵圖像傳輸設備,是一種無線高清圖像實時傳輸系統，是我公司生產的廣播級高清晰的圖像實時傳輸系統（高清、標清根據需要選配）。采用當前領先的COFDM調制技術，有相對窄的空中帶寬（2~8MHz可調）和很強的抗多徑干擾能力，克服模擬技術和常規調制技術下圖像傳輸多徑反射及遮擋所帶來的困擾，實現在高速運動中拍攝并實時非視距傳輸高質量圖像，特別適合于復雜環境下使用；視音頻編碼采用MPEG-2/H.264標準，清晰度達到DVD分辨率（720*576 @ PAL/720*480 @ NTSC）FULL-HD(1920*1080)，具有畫質清晰、色彩亮麗、圖像流暢的特點。

　　HD-SDI或HDMI接口發射機，支持1080P全高清

　　COFDM標清廣播級便攜式移動單兵圖像傳輸設備（1～10公里定制）

　　HD-SDI接口發射機，支持1080P全高清
　　選配AHD高清視頻接口


系統介紹

　　利用國際先進的COFDM調制技術以及龍視數碼獨有的 E-Lock專業調制技術，最新一代無線圖像傳輸設備，有便攜式、船載式、車載式和空中機載式，能實現在高速運動中“非通視條件下”高質量圖像的高速實時傳輸，在大型的軍事演習、現場新聞采集、實況轉播、實時動態監控等應用領域中使用戶獲得意想不到的效果！您在室外、室內、車上、船上、空中，都可以將高質量的數字圖像信號傳到數字無線轉播車(Wireless O.B.Van)、數字無線演播室（Wireless Studio）或指揮中心(Wireless Command Center)或無人機（UAV）視頻傳輸。該產品使用靈活方便，適合各種應用環境，可根據需要對設備頻率（1MHz步進）、功率、調制方式、糾錯方式、保護間隔等多種參數進行設置。

　　車載式COFDM無線圖像發射機，完全符合MPEG-2/H.264/H.265/DVB-T技術標準,采用COFDM調制技術，通過無線方式將音、視頻信號向外發射。接收設備安裝在基站上，采用我公司自主研發的LS-2000系列無線高清晰移動接收設備，設備符合 MPEG-2/H.264/H.265/DVB-T技術標準 , 設備采用COFDM解調技術，通過無線方式接收從指揮車上發射過來的音、視頻信號。 適用于車—車、船—船、車—固定點、船—固定點、飛機—固定點，遠距離高清晰圖像傳輸，也可用做遠距離圖像中繼，配合全向天線，空中通視條件下傳輸距離最遠可達50公里以上。



應用范圍

　　可應用于公安、消防、 交警、人防應急、城管執法、環保監控、三防應急、水利防汛、電力搶險、鐵路搶險、海事執法、海監巡查、海關邊防、碼頭監控、森林防火、油田防盜、軍事偵察、電視轉播等. 適合城區、海上、山地等多種復雜環境中高質量圖像的實時移動傳輸。

產品特點

　　適合高速數據傳輸，速率一般大于 2M bps ，滿足高質量視音頻的傳輸 。高質量的視音頻除對攝像機的要求外，對編碼流、信道速率要求十分高。COFDM 技術每個子載波可以選擇 QPSK 、 16QAM 、 64QAM 等高速調制，合成后的信道速率一般均大于2M bps 。因此，可以傳輸 MPEG-2/H.264/H.265中 4:2:0 、4:2:2高質量編解碼，接收端圖像分辨率可達到 576×720 或480×720 ，1920×1080，滿足后期分析、存儲、編輯等要求。 SDI和HDMI接口設備支持1080P全高清輸入輸出。

COFDM抗電磁干擾性能

　　對抗頻率選擇性衰落或窄帶干擾及信號波形間的干擾性能優越，通過各個子載波的聯合編碼，具有很強的抗衰落能力。在單載波系統中（如數字微波，擴頻微波等），單個衰落或干擾能夠?qū)е抡麄€通信鏈路失敗，但是在多載波 COFDM 系統中，僅僅有很小一部分子載波會受到干擾，并且這些子信道還可以采用糾錯碼來進行糾錯，確保傳輸?shù)牡驼`碼率。

信道利用率很高

　　這一點在頻譜資源有限的無線環境中尤為重要；當子載波個數很大時，系統的頻譜利用率趨于 2Baud/Hz 。

單兵設備應用形式

　　適用于單兵～車、單兵～指揮中心。由于設備功率大距離遠、可進行現場大范圍移動式高清晰圖像傳輸，通過大功率發射機中轉視距下可傳輸60公里+。



產品組成(發射機和接收機

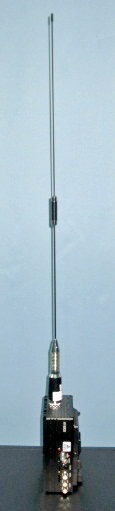

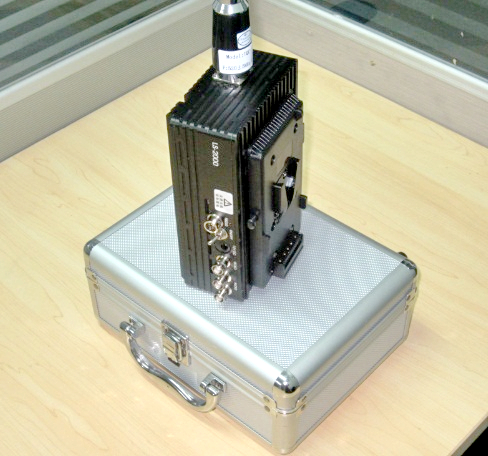

便攜式發射機:

 接收機



典型系統配置清單：

1、便攜式單兵發射機【發射功率、頻率定制】；

2、全向鞭狀天線；

3、便攜攝像頭系統【攝像機不計入傳輸系統造價】；

4、中心接收高增益全向玻璃鋼天線；

5、中心接收饋線線纜；

6、中心接收濾波器；

7、中心圖像接收機。



產品特性

工作頻段：200～1400MHz，（定制的一定頻率范圍內1MHz步進）

高質量的數字視頻處理及MPEG-2/H.264/H.265視頻編解碼，DVD，F(xiàn)ull-HD畫質 ，支持SDI和HDMI接口，選配AHD高清視頻接口

極短的編碼延時，端到端為200毫秒

強大的NLOS非視距傳輸能力

高速移動及多徑干擾下的穩定傳輸（移動速率240公里/小時）

具有空間分集接收能力，雙極化接收，信號穩定、圖像流暢

鋰電池供電，2～3小時續航時間（鋰電池選配）


應用范圍

　　適合城區、海上、山地等多種復雜環境中高質量圖像的實時移動傳輸，可應用于廣電、消防、公共安全、交通、海防、海事、水利、人防指揮、應急指揮辦、110指揮中心等等行業。它能及時的到達現場，并快速在事發現場組建成一個臨時的指揮中心，這樣就能更好的進行協調指揮各單位人員。扣板式發射機專用于是電視臺、電力搶險、大型活動等現場實況轉播等行業，它克服了原來必須使用有線的方式和轉播車相連，同時距離也有限制的要求，這樣使攝像等更加的方便和自如。



發射機技術指標

◆符合標準： MPEG-2/H.264/H.265/DVB-T/DMB-T技術標準

◆工作頻段： 200MHz—1.4GHz；

◆調制技術： COFDM或TDS-OFDM

◆載波模式： 2K或8K

◆調制類型： QPSK、16-QAM或64-QAM；

◆壓縮格式： MP@ML， 4:2:0

◆輸出功率： 10W-30W （根據需求可以定制功率）

◆傳輸距離： 10-30KM

◆信道帶寬： 2/6/8MHZ

◆碼流速率：2Mbps-15Mbps

◆糾錯編碼：1/2;2/3;3/4;5/6

◆保護間隔：1/4;1/8;1/16

◆音視頻編碼方式： MPEG-2/H.264/H.265

◆參數調節： 調節頻率和功率(RS-232)

◆輸入接口1：AV信號輸入 （BNC接頭形式）

◆輸入接口2：ASI信號輸入

◆輸入接口3：SDI信號輸入 ，SDI或HDMI接口支持1080P，選配AHD高清視頻接口

◆加密功能： 選配128位數字加密功能，可修改密碼；

◆數據通道： 選配RS232數據傳輸通道，9600bps

◆語音通道： 選配雙向語音

◆視頻制式： PAL/NTSC

◆音頻模式： 立體聲

◆圖像清晰度： 標清分辨率720 × 576(DVD標準)，SDI或HDMI接口支持1080P，選配AHD高清視頻接口

◆端端延時：250ms

◆MTBF ： 連續工作 10000 小時

◆誤 碼 率： ≤10-8

◆工作溫度： -25 － 50 度

◆工作濕度： 相對濕度 85 ％



接收機和天線技術指標

◆接收技術： COFDM/MPEG-2/H.264/H.265

◆覆蓋范圍： 全向 360°

◆人機接口： 通過遙控板設置參數

◆接收門限： -96dBm

◆輸出接口1： AV信號輸出（1路視頻，2路音頻）

◆輸出接口2： SDI信號輸出

◆輸出接口3： HDMI信號輸，選配AHD高清視頻接口
◆電源供電： AC220V

◆尺　　寸： IU 19 英寸標準機箱 / 深度： 340

◆存儲溫度： -45 －＋ 75 度

◆工作溫度： -25 － 50 度

◆工作濕度： 相對濕度 85 ％

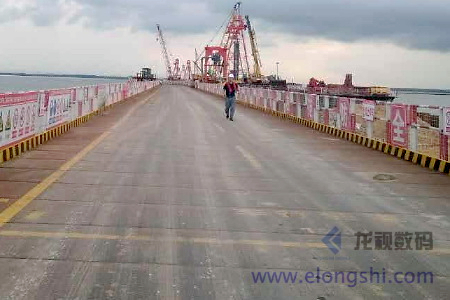

應用案例： 港口碼頭應急通訊和實時演練
